Gerätekunde TSA GR

oben rechts AUßEN:

Den schwarzen
Magnetstecker
der Ladeerhaltung
vor Abfahrt
abstecken!

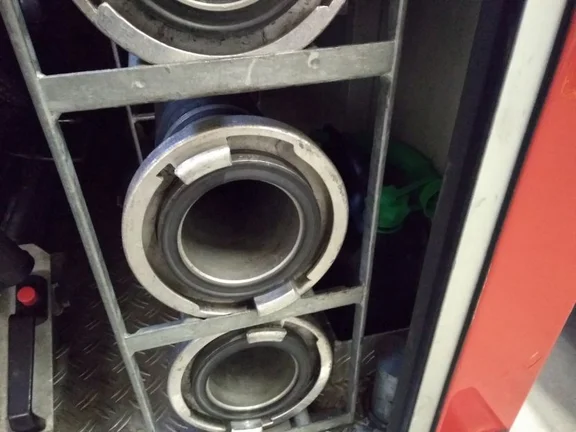

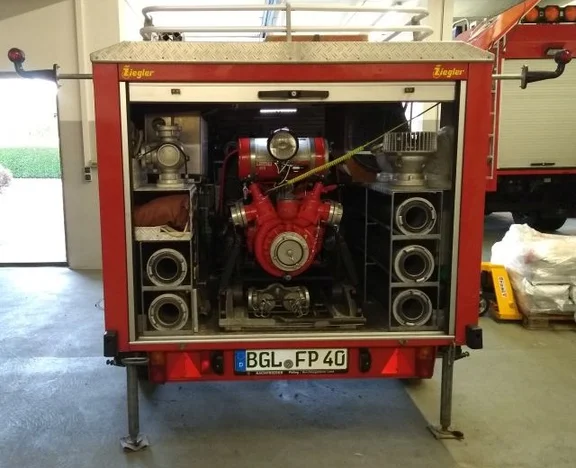

Tragkraftspritze 8/8
5 A-Saugschläuche


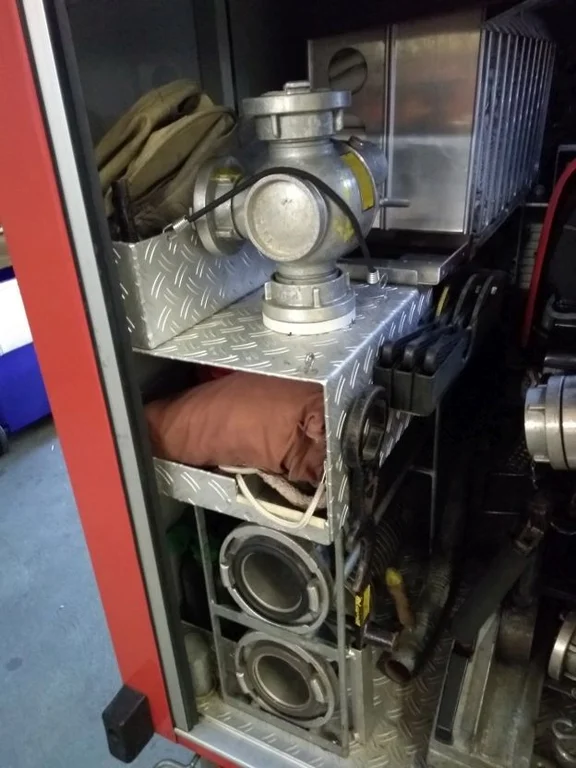

links:

1 Druckbeghrenzungventil

rechts davon:

1 Überflurhydrantenschlüssel Typ B
3 Storz-Kupplungsschlüssel ABC


links neben Druckbegrenzer:

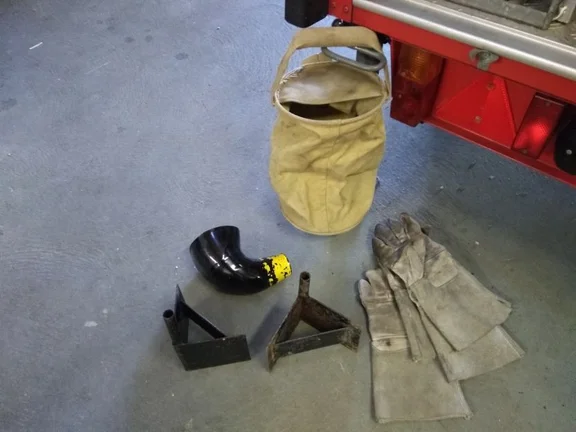

2 Unterlegkeile
2 paar Lederhandschuhe
1 Falteimer mit Trichter
- zum Befüllen der Pumpe
(über geöffnetes Niederschraubventil
und überdrehter Sperrklinke)
 bei defekten Trokomaten -


unterhalb:

1 Mehrzweckleine mit Knebel
1 Mehrzweckleine mit Karabiner

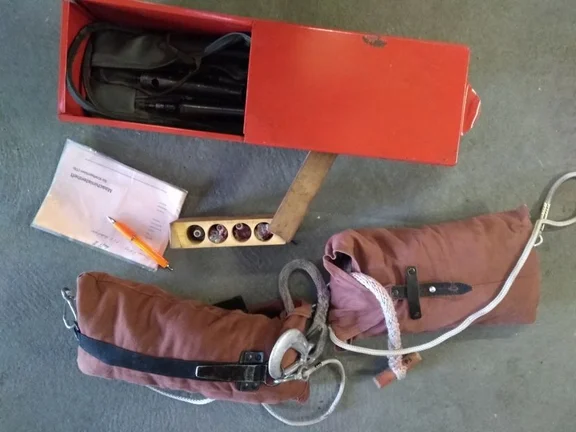

Werkzeugkiste TS incl. Maschinistenbuch


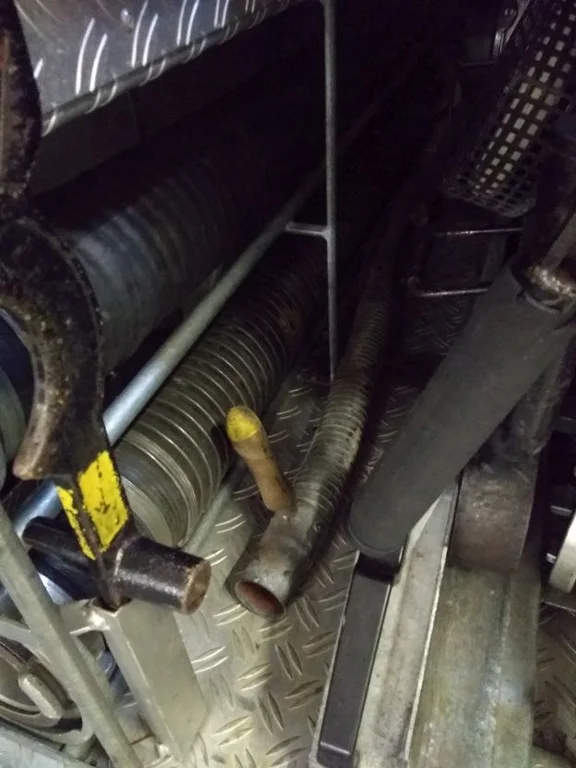

unten links neben TS:

1 Abgasschlauch TS


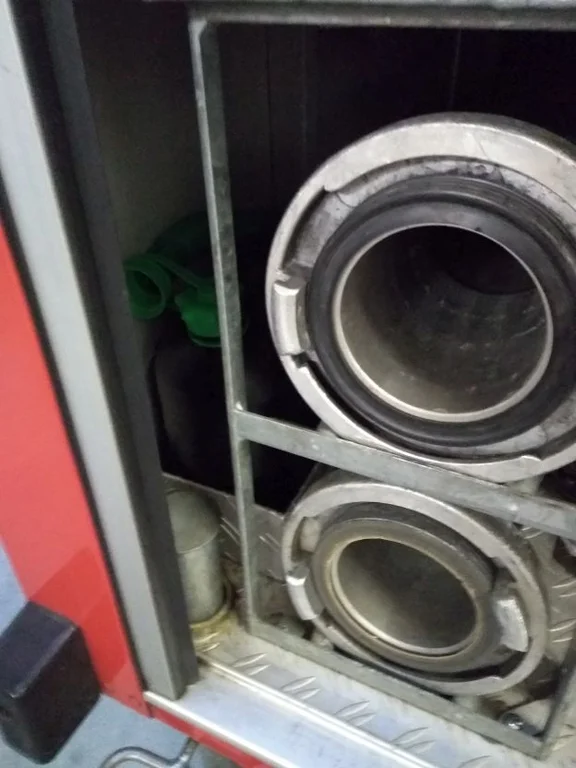

links neben A-Saugschläuchen:

1 weiterer Reservekanister
(Benzin bereits VERBLEIT)


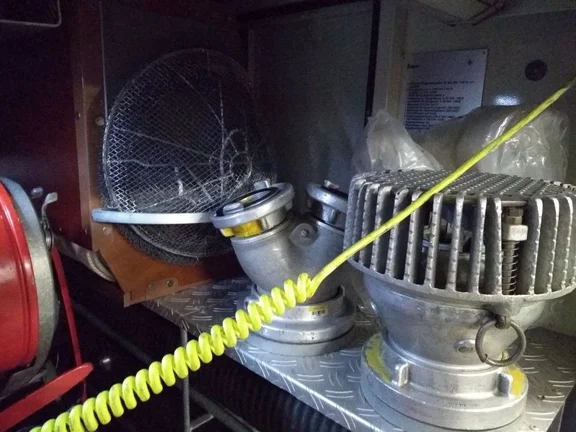

rechts:

1 A-Saugkorb
1 Saugschutzkorb
1 Sammelstück/Hosenstück
1 Abdeckplane (für TS)

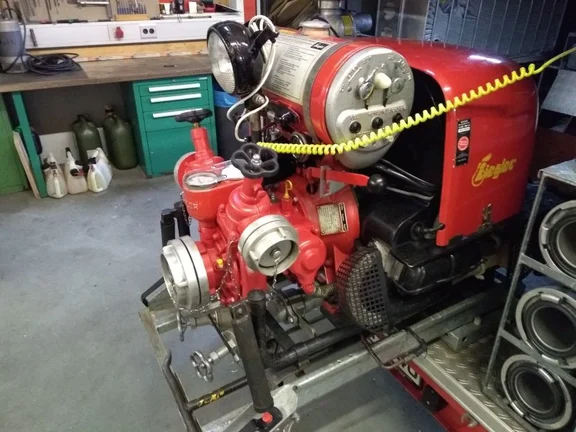

gelber Spiralstecker zur Batterie-
Ladeerhaltung


rechts neben A-Saugschläuchen:

1 weiterer Reservekanister
(Benzin bereits VERBLEIT)


TS FP 8/8

MIT Trokomat


Vor Betätigung des Pumpenauszuges
das gelbe Spiralkabel zur Ladeerhaltung
abstecken!


Unterseite TS:

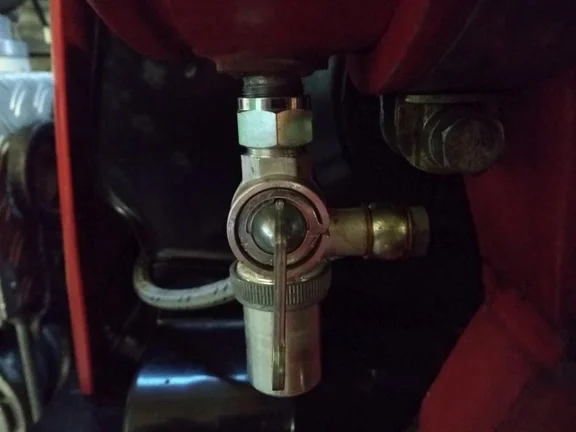

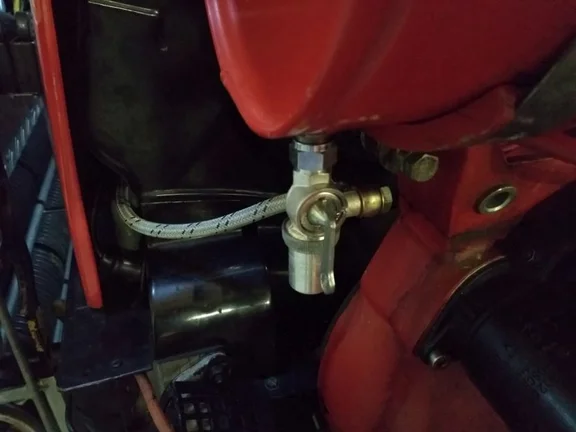

Entlüftungshahn

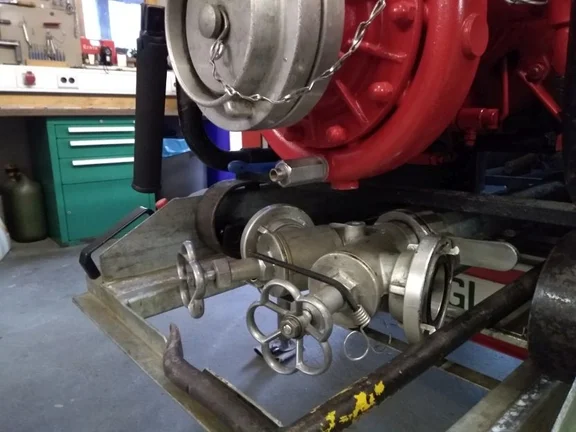

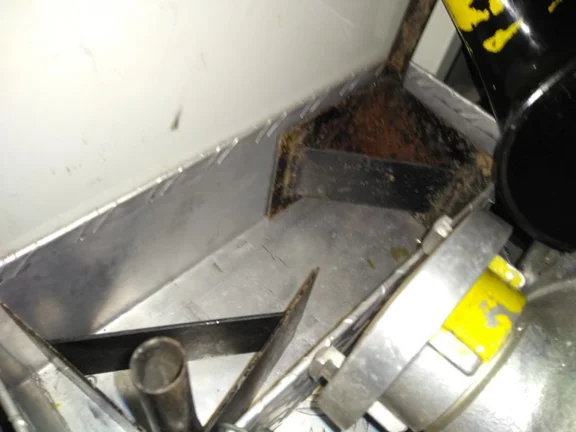

unter der Pumpe auf dem Auszug:
1 Standrohr
1 Unterflurhydrantenschlüssel Typ C


Rückseite Pumpe:

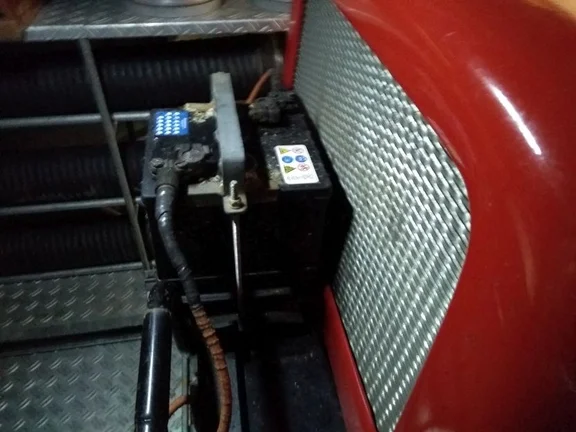

Fahrzeugbatterie der TS

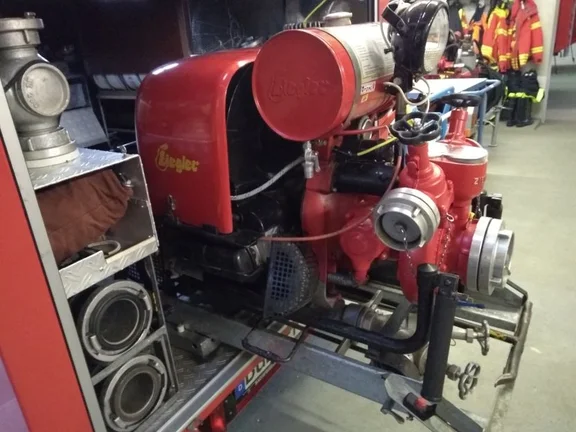

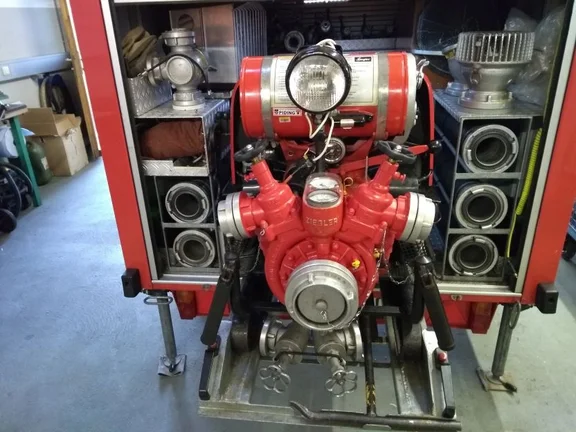

Übersicht TS FP 8/8:

· oben Kraftstofftank
· davor Arbeitsscheinwerfer

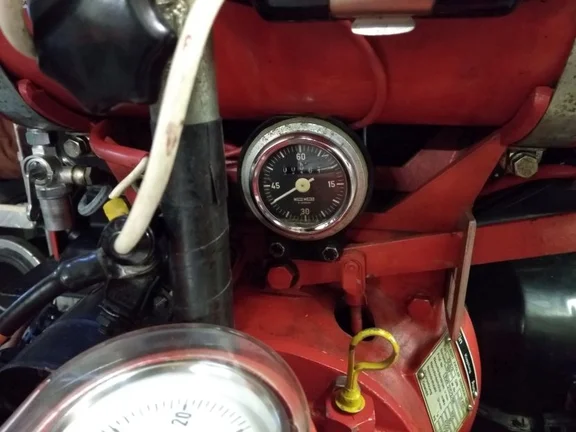

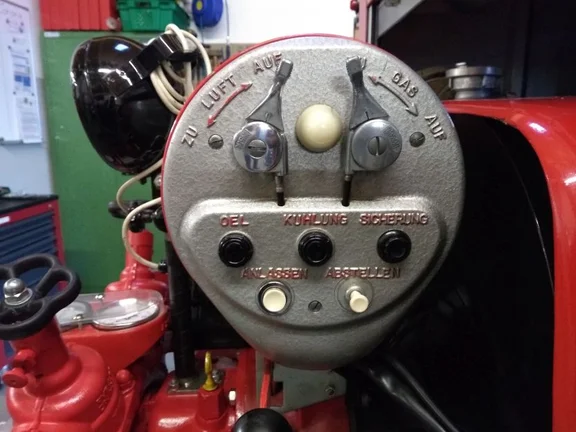

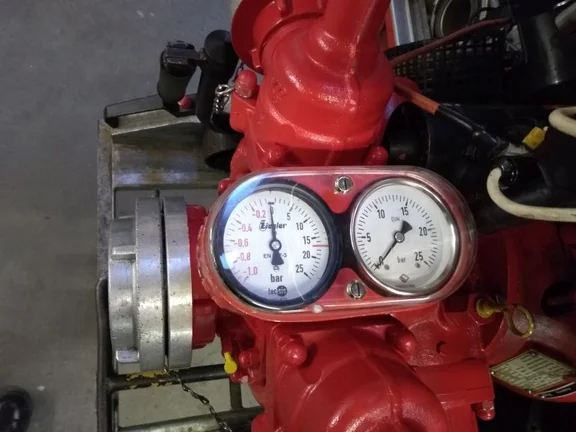

· mittig Betriebsanzeigen
· li u. re B-Druckabgänge
mit Niederschraubventile
· unten A-Saugeingang

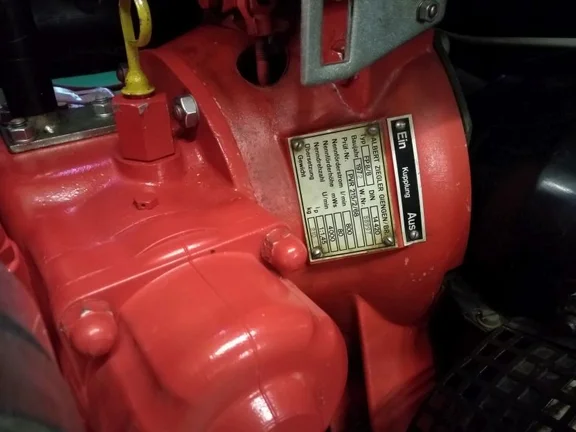

oberhalb Typenschildes:

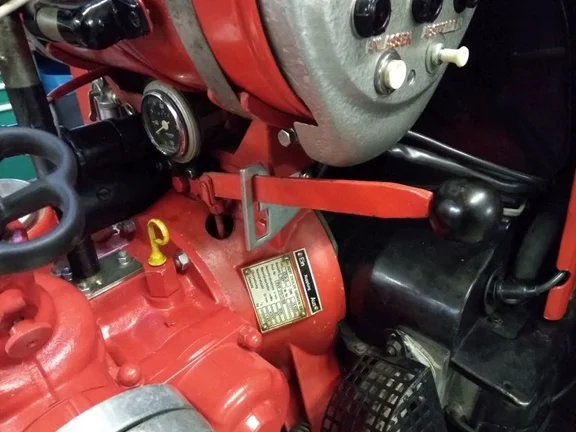

Kupplungshebel
(im Stillstand immer einkuppeln)


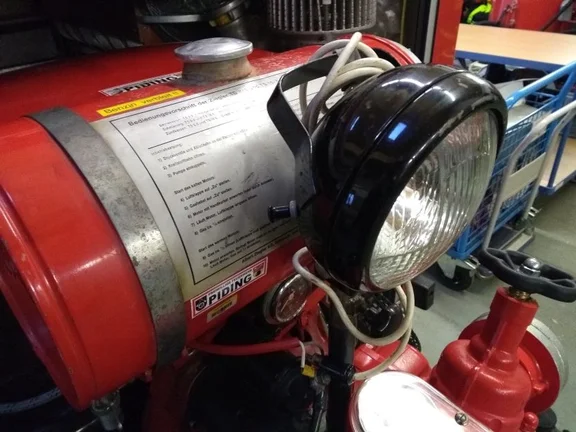

Arbeitsscheinwerfer mit
Ein/Aus-Schalter

!!! auf losen Stecker des Scheinwerfers
achten - Kurzschlussgefahr!!!


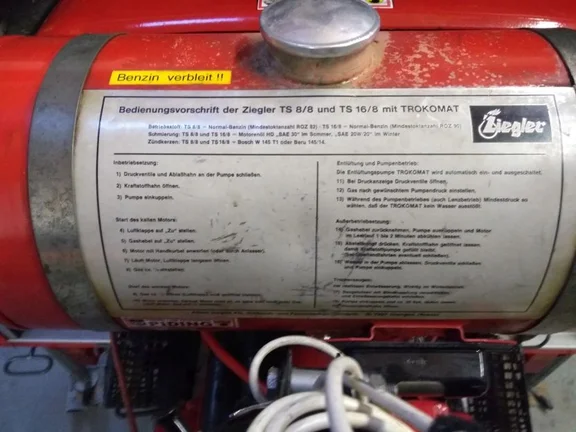

Kraftstofftank TS FP 8/8
(Benzin VERBLEIT)

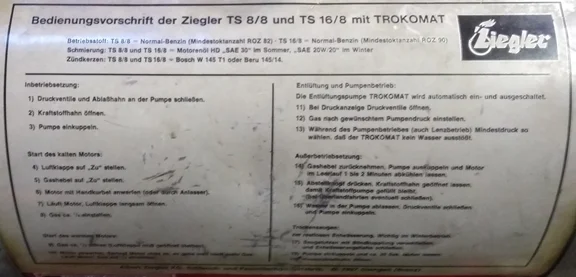

mit Kurzanleitung der Pumpe
