Gerätekunde LF GR

links:

(Innenraumbeleuchtung)

oben links:
6 Saugschläuche A
(obere 3 zum Aufklappen)

Schubfach oben rechts:
1 Saugkorb
1 Saugschutzkorb
2 Sammelstücke A-2B
2 Mehrzweckleinen

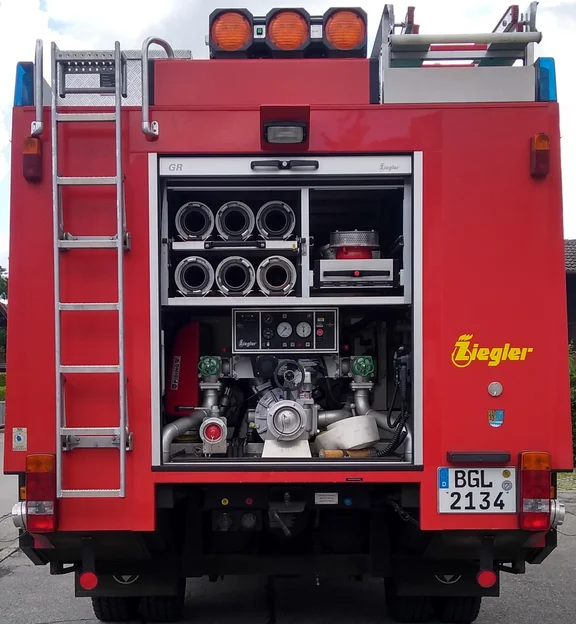

Kompletter Pumpenstand

oben:
Bedienboard Maschinist
(näheres, siehe unten...)

Mitte:
Drehrad Bedienfeld
(näheres, siehe unten...)

unten:
Pumpenbedienfeld
(näheres, siehe unten...)

Bedienboard Maschinist:
(von links nach rechts)

Erklärung Tanfüllstromhebel
Betriebsstundenzähler Pumpe
Tankfüllstromanzeige
darunter Füllstandanzeige Wassertank
darunter Analog-Lautsprecher AN/AUS
Dachbeleuchtung AN/AUS
darunter Pumpe Ausgangsdruck
darunter Pumpendrehzahl +/-
Pumpe Eingangsdruck
darunter Pumpe EIN/AUS
Erklärung Schnellangriff

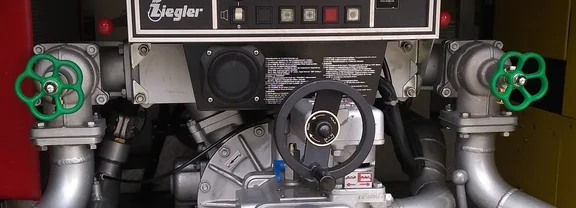

Drehrad Bedienfeld:
(von links nach rechts)

Druckventil B-Abgang links
Kugelhahn Tankfüllstrom (rot)
(Lautsprecher Analog-Funk)
Handrad Saug-Tankbetrieb
Kugelhahn Schnellangriff (rot)
Druckventil B-Abgang rechts

links hinten:
Schwimm-Saugkorb

links am Bedienfeld:
Kugelhahn für Tankfüllstrom
(Hebel mit roten Knauf)

Der Tankfüllstrom kann zum Füllen
des Tankes bei Saugbetrieb
(mit sauberen Wasser), aber auch
z.B. zum kühlen der Pumpe bei geringer
Wasserabnahme verwendet werden.

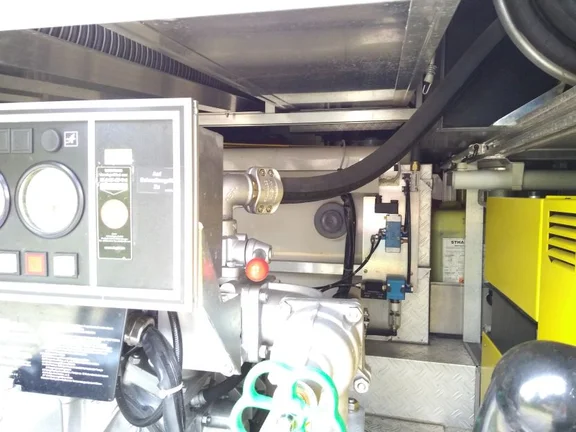

rechts am Bedienfeld:
Kugelhahn für Schnellangriff
(Hebel mit roten Knauf)

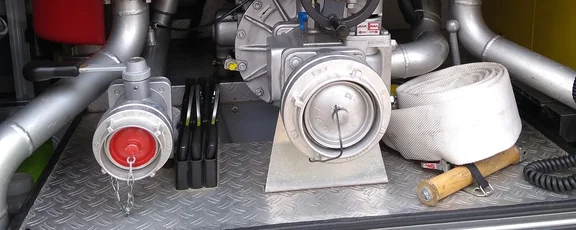

Pumpen Bedienfeld:
(Wassereingangsbereich)
(von links nach rechts)

1 B-Hydranten-Füllleitung
mit Absperrventil
1 Reinigungs-Lumpen (darunter)
3 Storz-Kupplungsschlüssel ABC
1 A - Saugeingang
1 B-Schlauch 5m mit Kugelhahn
1 Handkurbel für Haspel

Entleer-Hähne der Pumpe:
1 x oberhalb Saugeingang
2 x unterhalb Saugeingang

rechts:

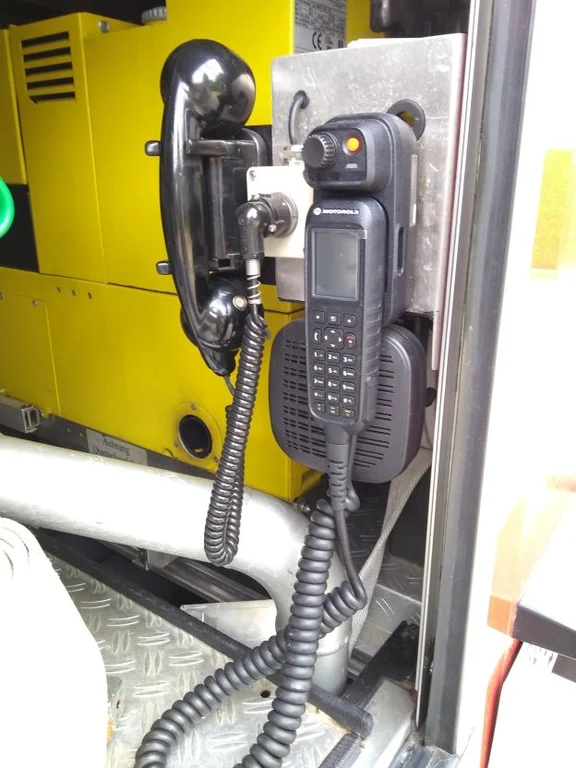

(Lautsprecher Digitalfunk)
darüber 1 Funkhörer Digitalfunk
links davon 1 Funkhörer Analogfunk

unterhalb GR:
(von links nach rechts)

24-V Steckdose
12-V Steckdose
Anhängerkupplung
1 Wassertankentwässerung
