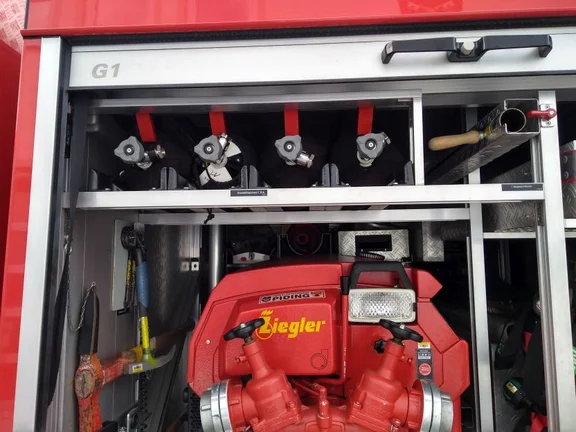

Gerätekunde LF G1

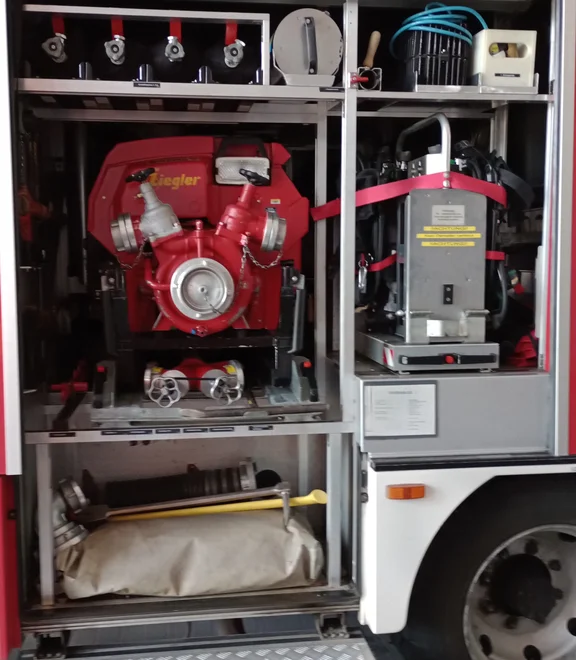

oben:
4 PA-Ersatzflaschen
1 Leuchtmittel Powermoon
1 Abgasschlauch klein für TS
1 Netzteil für Powermoon
1 Gestänge für Auffangbehälter

Mitte links:
Tragkraftspritze
(TS)

unten:
Auffangbehälter 3000L mit Einlassstutzen
daraufliegen:
Hebel- und
Brehwerkzeug
"Halligan-Tool"
mit Spaltaxt

Mitte rechts:
2 PA-Geräte

PA =
Pressluftatmer

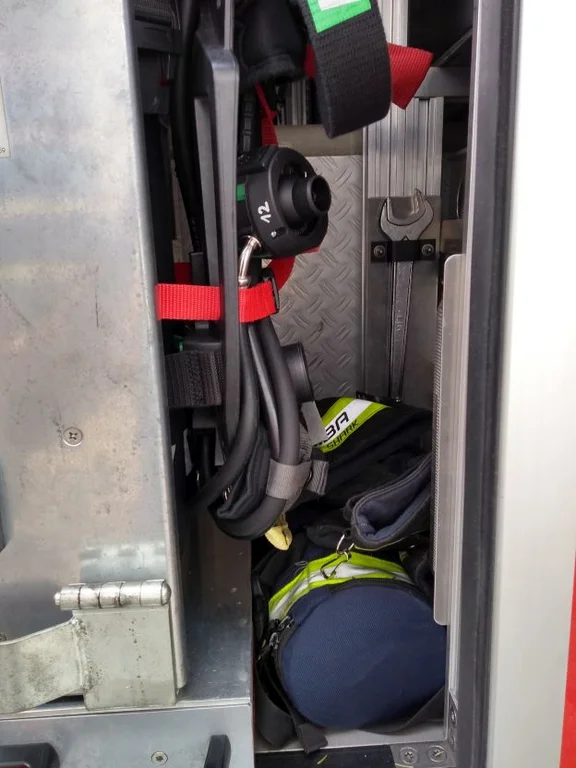

rechts neben PA-Geräte:
unten 1 PA - Leinenbeutel
2 Paar PA - Schutzhandschuhe
hinten: Gabelschlüssel SW-30
(für festsitzende PA-Blindstopfen)

Arbeitsscheinwerfer TS:
AN/Aus-Knopf auf der
Oberseite vom Scheinwerfer

unter dem Scheinwerfer:
Klemmschraube Ausziehstange
(für Scheinwerfer)

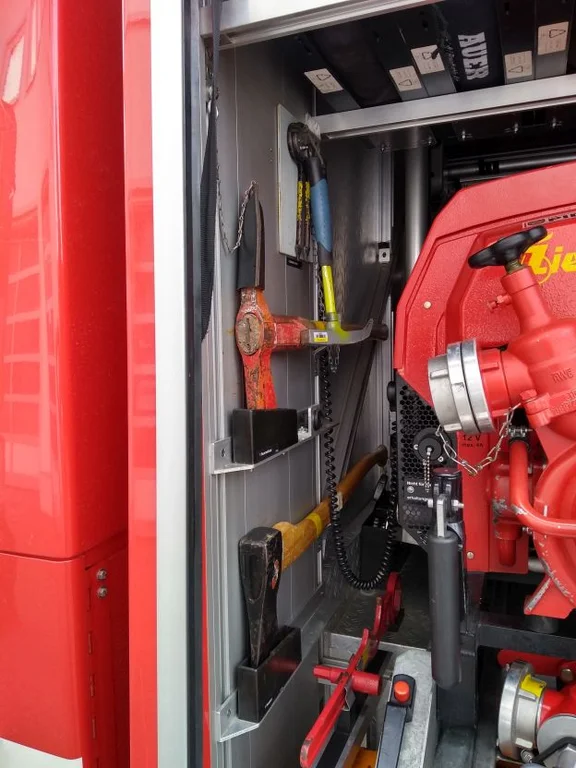

links:
Spitzhammer
2 Schachthaken kurz
Feuerwehraxt
Holzaxt
Überflurhydrantenschlüssel
(Typ B)

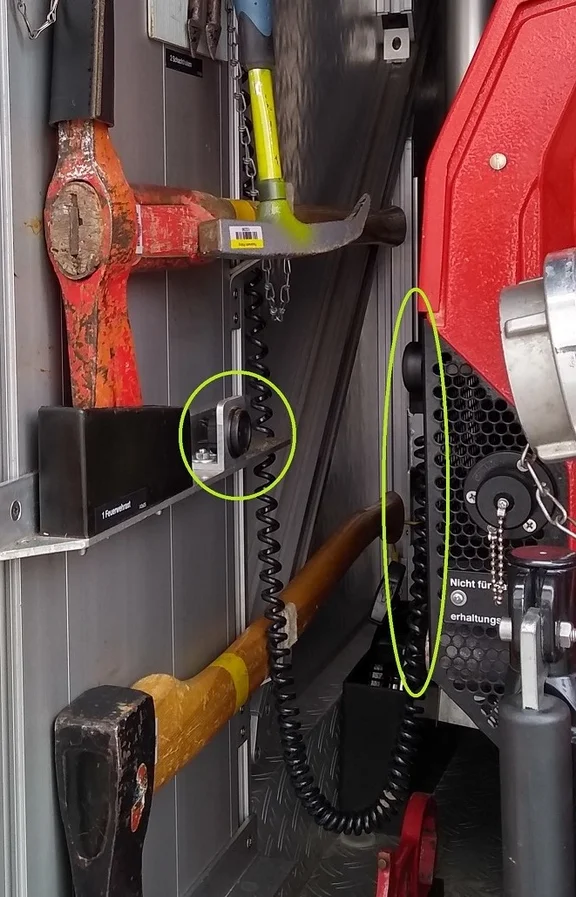

hinten:

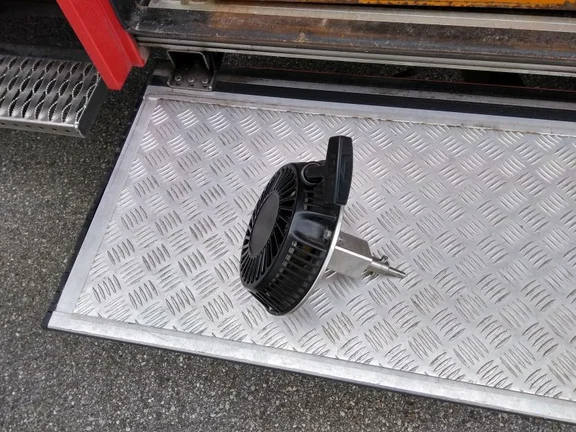

Anlasserspule für
Tragkraftspritze (TS)
(Detail, siehe rechts)

(Anlasserspule,
falls Batterie leer)

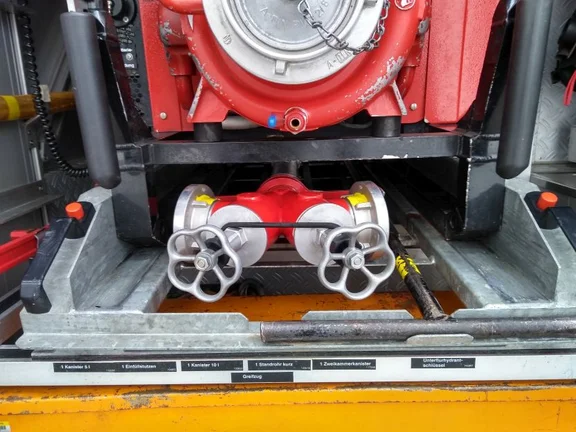

unten TS:
Standrohr Unterflurhydrant
Unterflurhydrantenschlüssel
(Typ C)

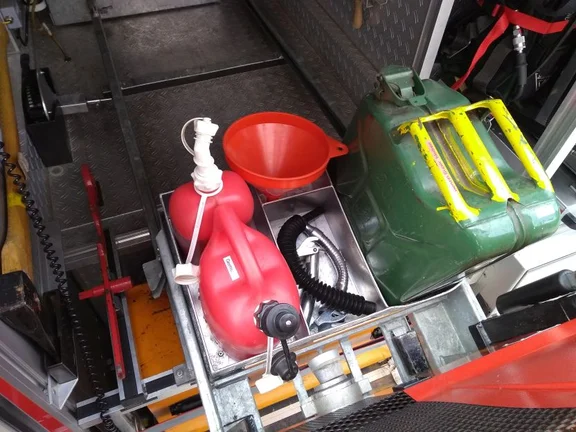

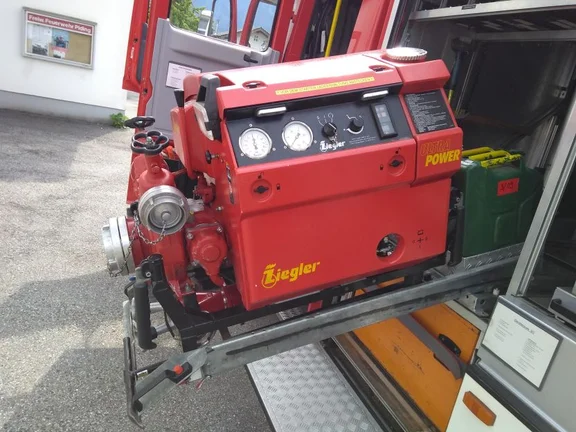

Auszieh-Schiene TS:
(hinter Tragkraftspritze)
1 Doppelkanister Gemisch
1 Trichter
1 Kanister ROZ95 20L
mehrere Einfüllstutzen

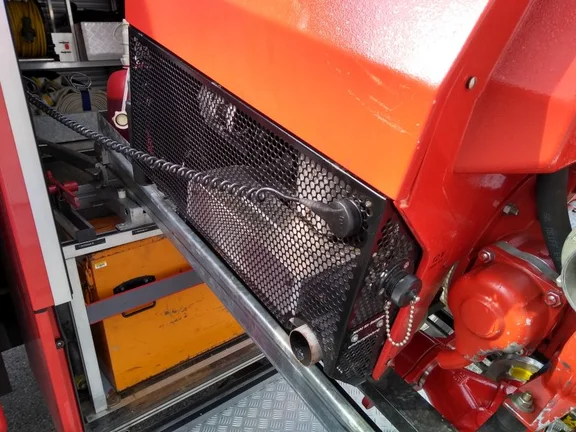

linke Seite von TS:
Ladeerhaltung für TS
(bevor Pumpe gestartet, oder
entnommen wird ->
abstecken. Stecker in die
Blindbuchse stecken!)

unten: verschraubte
Steckdose an der Pumpe
(für externes Ladegerät)

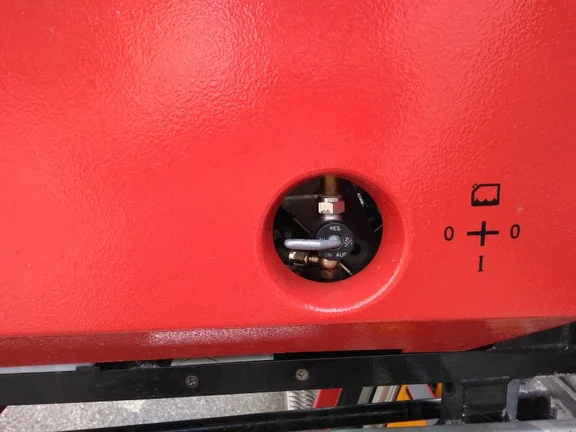

linkes Bild:
Benzinhahn

rechtes Bild:
Kupplungshebel hinter
den Druckabgängen

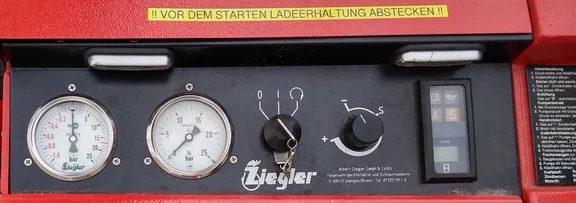

Maschinisten Bedienfeld
Tragkraftspritze:
(von links nach rechts)
· Anzeige Eingangsdruck
· Anzeige Ausgangsdruck
· Zündschloß mit Schlüssel
· Gasregler
· Anzeigetafel
· Kurzanleitung
