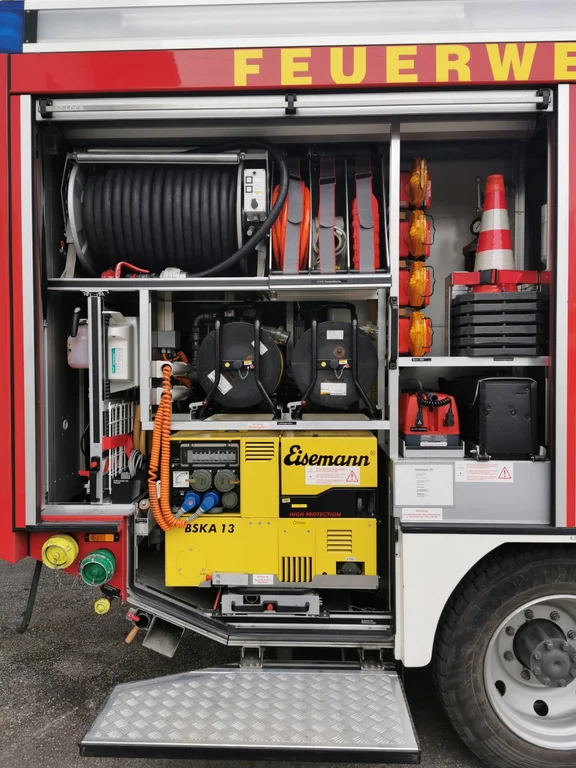

Gerätekunde HLF G4

unten links:
B-Druckabgang
Schaum (gelb)
B-Druckabgang
Wasser (grün)

unten:
1 Stromgenerator
(ausfahr/schwenk/entnehmbar)
(Rettungssatz und Lichtmast
bereits angeschlossen)

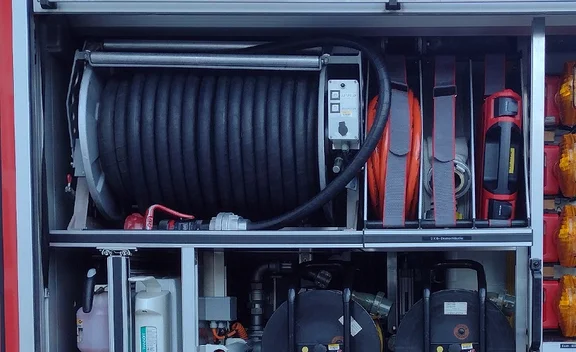

oben links:
Schnellangriff mit Hohlstrahlrohr
(Schlauch beim Aufwickeln ca. 2m
hängen lassen, dann rechts über
obere Halterung nach vorne ablegen)

Verlängerungsschlauch
für Rettungssatz
1 x B-Schläuche
Hilti-Akku-Schrauber

Schlauchhaspelbedienfeld:
unter Tasten - Steckdose Fußschalter
unter der Bedieneinheit - Spindel
für Handkurbel
(zum Handkurbelbetrieb, muss zuerst
die Sicherung der Haspelbremse
gelöst werden. Diese befindet sich
links unten an der Haspel).

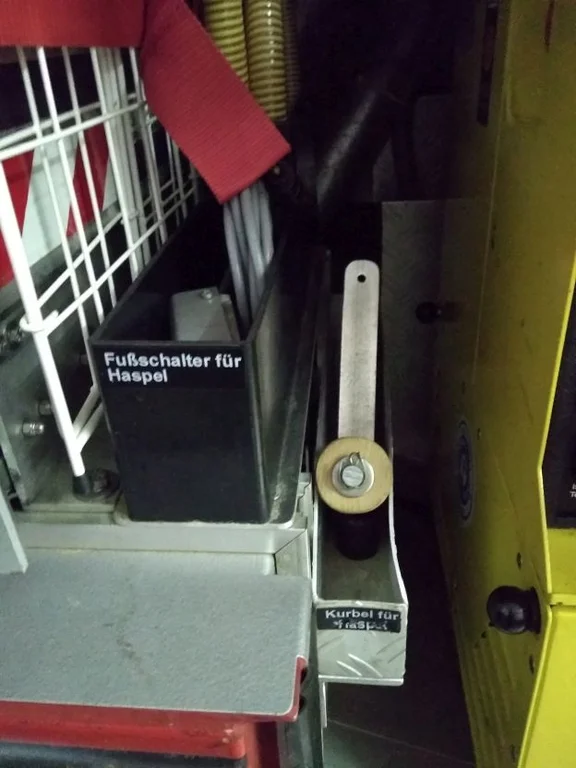

unten zw. Hygieneboard u. Generator:
Fußschalter für Haspel
Handkurbel für Haspel

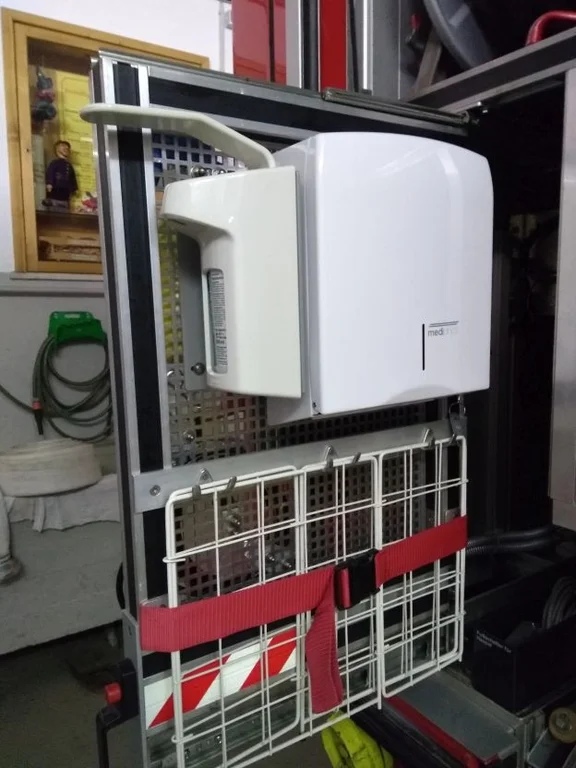

mittig links:
Ausziehbares Hygeieneboard
(rechte Seite)
Seifenwandspender mit
Papierhandtuchspender,
und klappbarer Abfallkorb weiß

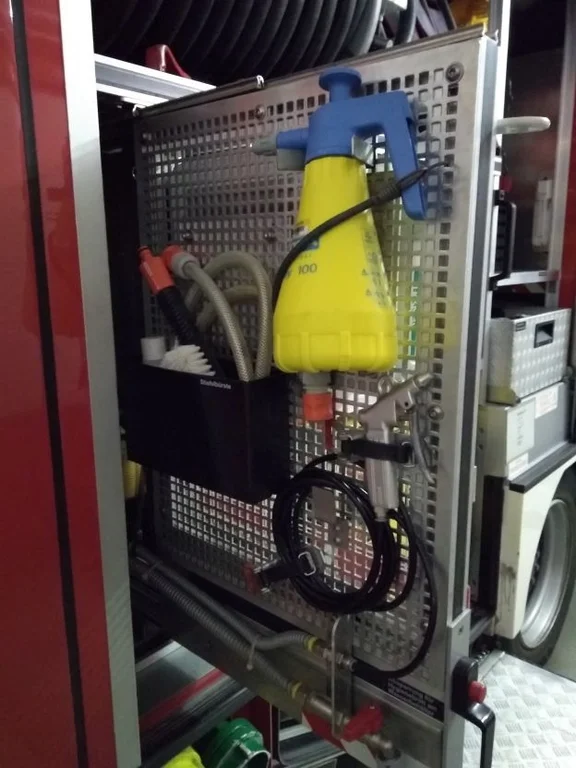

mittig links:
Ausziehbares Hygeieneboard
(linke Seite)
Waschbürste mit Schlauch,
Händedesinfektionsmittel,
Druckluftschlauch mit Pistole,
unten Wasserhahn von
Wassertank (KEIN Trinkwasser),
oben Pumpflasche mit Industriereiniger
(früher Triomat)

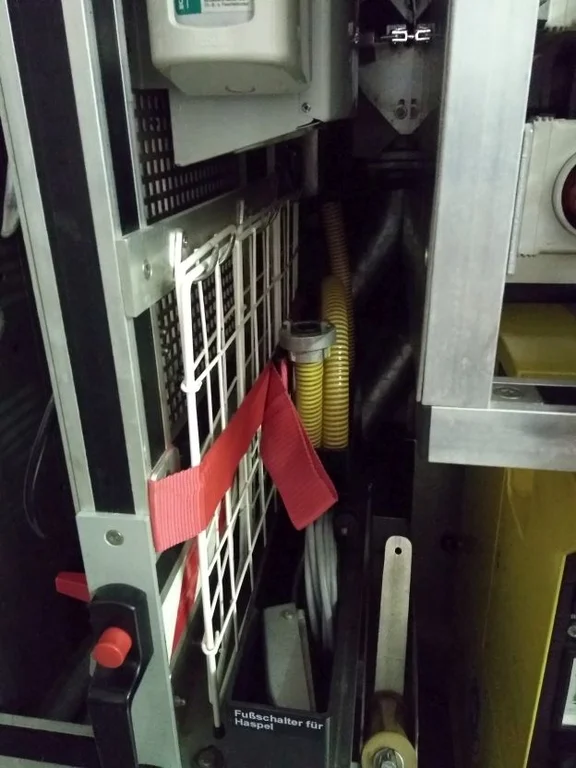

hinter Hygieneboard:
D-Spiralschlauch für
Schaumtankfüllung
(nur für Gerätewarte)

unten links:
Abgasschlauch klein für Generator
Abgsschlauch groß für Fahrzeug
D-Anschluß Schaumtankentleerung
(nur für Gerätewarte)

mittig rechts:
4 Euro-Blitzleuchten
6 Verkehrsleitkegel

dahinter
1 C-Mittelschaumrohr

1 C-Mittelschaumrohr
(hinter den Verkehrsleitkegeln)

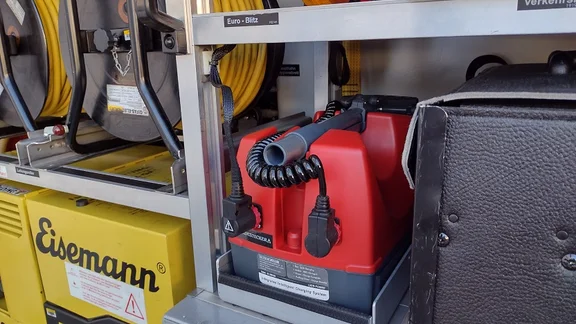

unten rechts:
mobiles Beleuchtungsgerät
Türöffnungswerkzeug
Fensteröffnungswerkzeug

Lichtmast aufklappen
und einrasten.
Bedienknöpfe an der
Leuchtmittelunterseite.

Danach Leuchtmittel
in Position bringen.

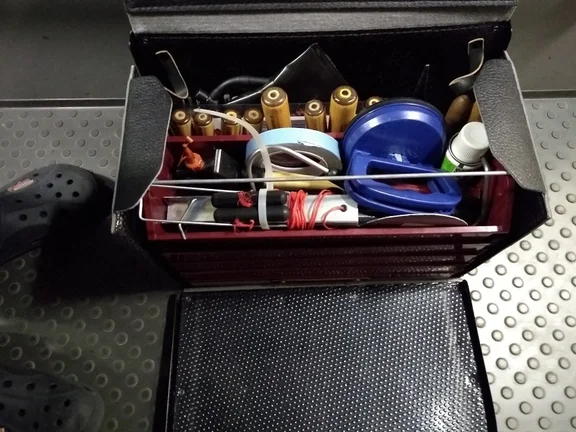

Tasche mit
Türöffnungswerkzeug

dahinter:
Tasche mit
Fensteröffnungswerkzeug.
