Gerätekunde HLF ZMS
Kurze Auffrischung für Symbole der ZMS - Ziegler Multifunktions Steuerung

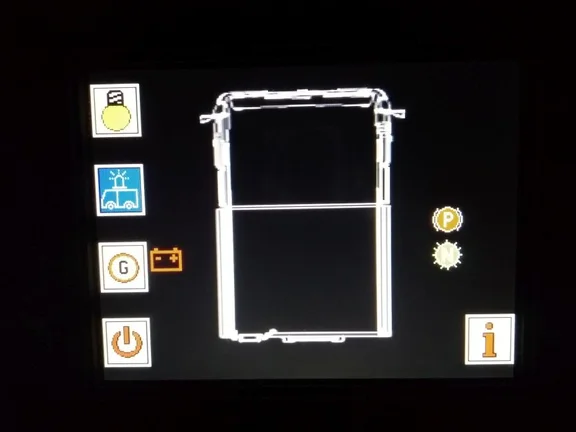

Startbildschirm der Fahrerraum-ZMS (Zündung an) |
||||
|
· Menü Beleuchtung |
 |
|
||
| · Blaulicht AN, und gleich- zeitig Menü Sondersignal |
Infosymbol Feststellbremse an Infosymbol kein Gang eingelegt |
|||
| · Generator AN (Stromaggregat in G4) |
Menü Info | |||
|
· Pumpenstand EIN/AUS und gleichzeitig Menü Pumpenstand |
||||

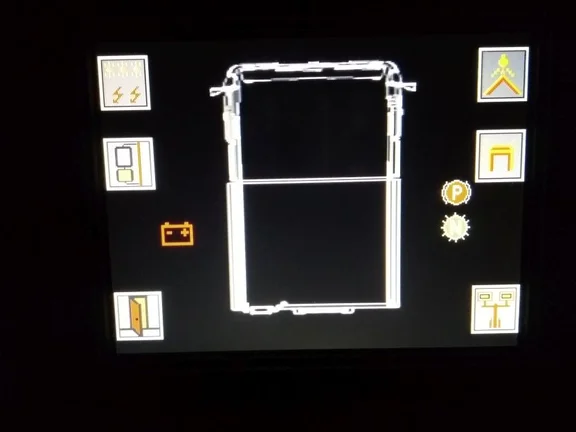

Untermenü Beleuchtung |
||||
| · Heck-Blitzleuchten AN/AUS (orange) |
 |
· Dachbeleuchtung AN/AUS | ||
| · Rückfahrt-Scheinwerfer AN/AUS | · Umfeldbeleuchtung AN/AUS | |||
| · Untermenü wieder verlassen | · Menü Lichtmast | |||

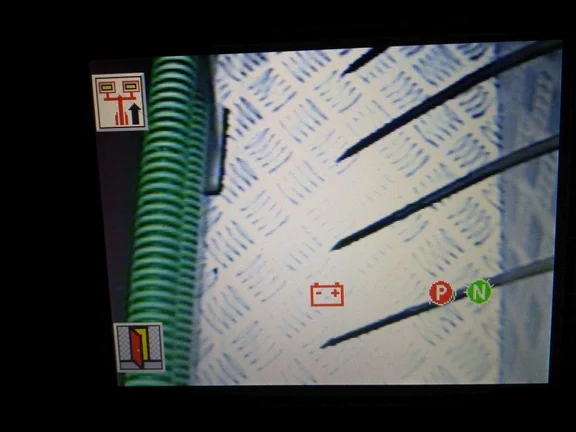

Untermenü Lichtmast nur mit Ausfahrfunktion |
||||
| · Lichtmast fährt aus, und sobald Lichtmast weit genug ausgefahren, dann erscheinen die anderen Steuerungsmöglich- keiten (siehe nächstes Bild) |
 |
|||
| · Untermenü wieder verlassen | ||||

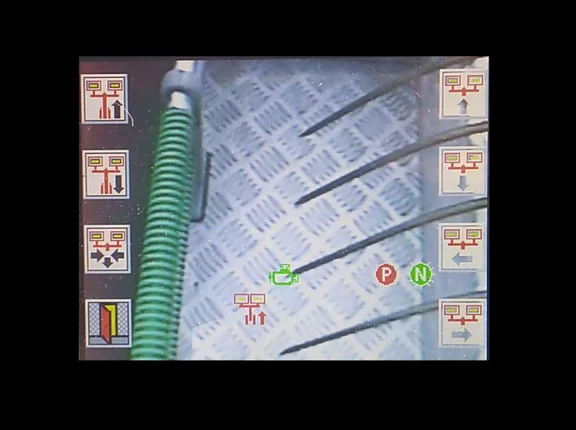

Untermenü Lichtmast, jetzt mit Steuerung |
||||
 |
· Scheinwerfer nach oben drehen | |||
| · Lichtmast weiter ausfahren | ||||
| · Lichtmast einfahren | ||||
| · Lichtmast in Parkposition (fährt selber ein, dauert etwas) |
· Scheinwerfer nach unten drehen | |||
| · Untermenü wieder verlassen | · Scheinwerferbrücke nach links drehen | |||
| · Scheinwerferbrücke nach rechts drehen | ||||

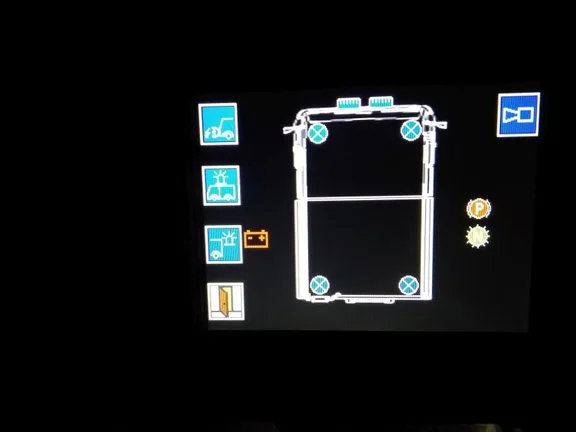

Untermenü Sondersignal |
||||
| · Frontblitzer AN/AUS (standardmäßig an) |
 |
· Martinshorn AN/AUS (für einen nur kurzen |
||
| · Blaulicht AN/AUS bei Betätigung schaltet immer komplette Sondersignalanlage aus |
||||
| · Heckblitzer (blau) AN/AUS (standardmäßig an) |
||||
| · Untermenü wieder verlassen | ||||

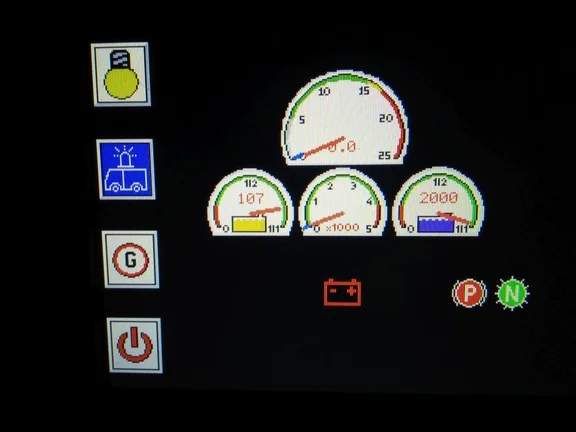

Untermenü Pumpenstand |
||||
|
|
 |
|||
| Sobald die Taste Pumpenstand EIN am Startmenü gedrückt wird, startet der Pumpenstand und die ZMS am Heck in G5. Die Anzeige in der Fahrerraum-ZMS wechselt die Ansicht des Fahrzeuges, auf die Ansicht der Pumpenanzeigen. Sämtliche Menüs können weiterhin bedient werden. Die Anzeige vom Eingangsdruck der Pumpe, ist an der Fahrerraum-ZMS nicht zu sehen. | ||||

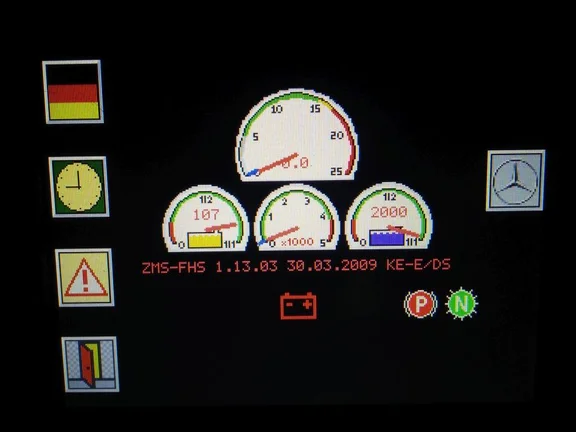

Untermenü Info |
||||
| Das Display wechselt in die Ansicht der Pumpenstand-Anzeige. | ||||
| · Sprachauswahl |  |
|||
| · aktuelle Betriebsstundenzähler (Pumpe, Fahrzeug) |
· Aktuelle Betriebsparameter des Fahrzeuges werden angezeigt: Verschiedene Temperaturen (Umgebungslufttemperatur, Kühlwassertemperatur, etc.), Drehzahl, Bremse, etc. |
|||
| · aktuelle Warnhinweise | ||||
| · Untermenü verlassen | ||||

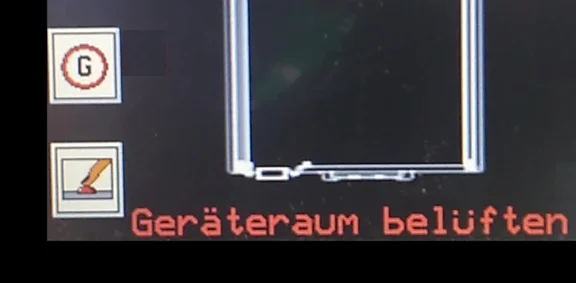

Fehlermeldung quittieren |
||||
|
· Generator AN
· Quittiertaste |
 |
|||
|
Wenn Fehlermeldungen oder Warnhinweise angezeigt werden, |
||||
Verschiedene Stellradfunktionen |
||||
 |
||||
| Mit dem Stellrad (unten rechts) an der Fahrerhaus-ZMS, kann durch drehen, die Display-Beleuchtung heller oder dunkler gestellt werden. | ||||

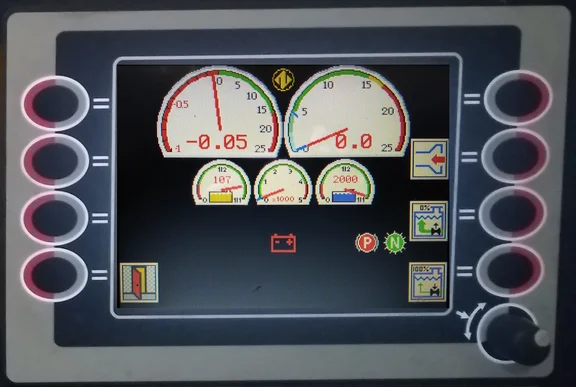

| Mit dem Stellrad an der Pumpenstand-ZMS, wird die Druckregelanlage der Pumpe gesteuert. Durch Drücken wird der Tourmat ein- bzw. ausgeschaltet. Die Drehzahl regelt sich am Sollwert ein, dieser wird durch den blauen Skalenstrich an der Überdruckanzeige der Pumpe angezeigt. Durch Drehen nach rechts oder links, wird der Sollwert erhöht, bzw. reduziert, Pumpendrehzahl regelt automatisch mit und hält den eingestellten Wert. Zum Schutz des Trockomaten, regelt sich der Tourmat automatisch bei 4 bar ein, sollte keine Referenz zwischen 4-16 bar voreingestellt sein. | ||||
FOAM / ZMS am Pumpenbedienstand |
||||
| Der Schaummitteleinsatz kann nicht über die rechte ZMS gesteuert werden. Dafür ist das linke FOAM-System zuständig. | ||||
|
links: |
 |
rechts: |
||
|
|
||||

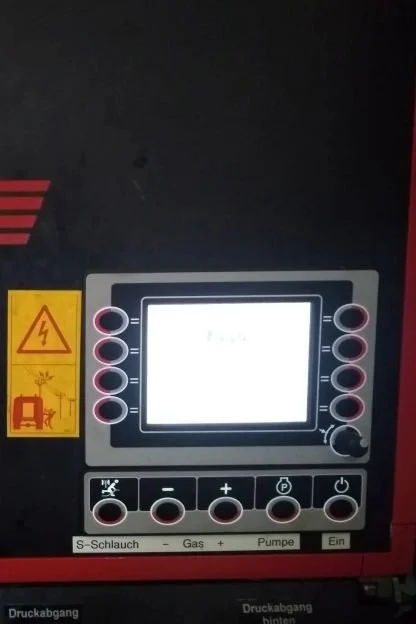

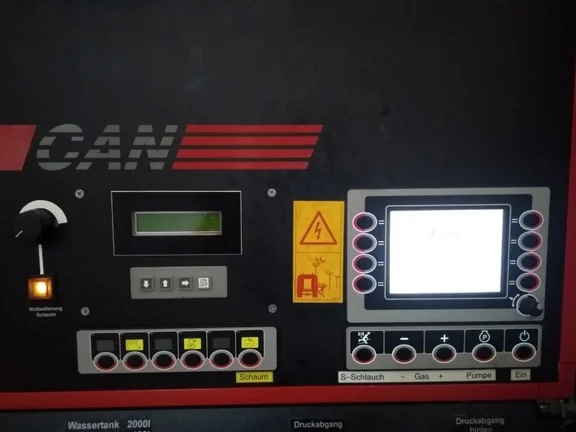

ZMS Pumpenbedienstand Übersicht |
||||
 |
unter der ZMS · Gas - / +: · Pumpe: · Ein: |
|||
| unten rechts an der ZMS: · Druck/Drehregler für Tourmat (Druckregelanlage), (weiteres, siehe zwei Bilder weiter oben). | ||||

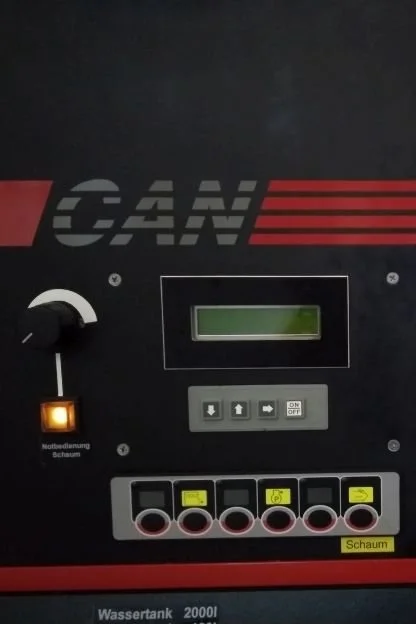

FOAM Pumpenbedienstand Übersicht |
||||
|
links - Notbetrieb Schaum rechts daneben - Display darunter - Auswahltasten |
 |
ganz unten - Drucktaster Schaum · mitte: Schaumpumpe entlüften · rechts: |
||
FOAM: für den Maschinisten sind im Schaumeinsatz nur die weißen Auswahltasten
|
||||

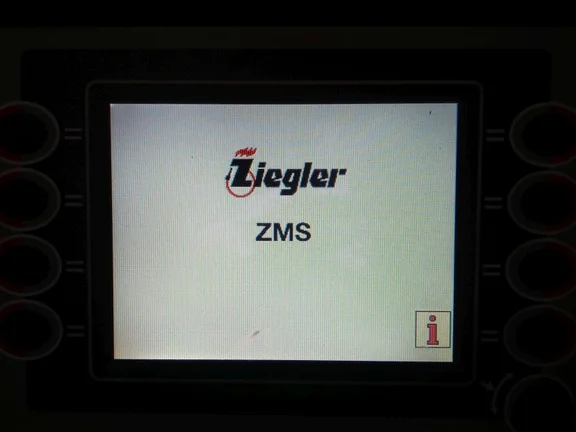

Startbildschirm Pumpenstand-ZMS (Zündung an) |
||||
 |
||||
| · EIN schalten | ||||

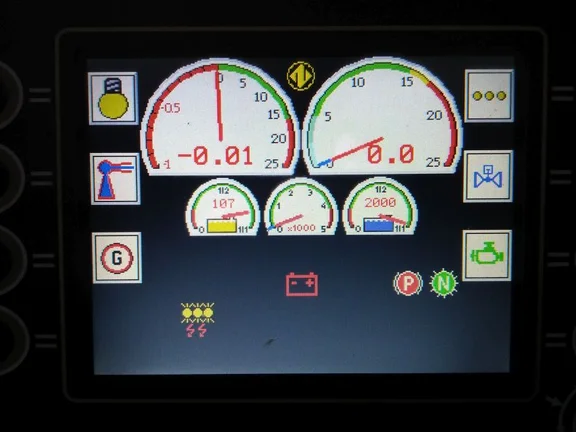

Startbildschirm Pumpenstand-ZMS nach "Ein" |
||||
 |
||||
| · Menü Beleuchtung (näheres siehe oben) |
· Menü Schaum auffüllen (nur für Gerätewarte) |
|||
| · Werfer Wasser AUF/ZU (zuvor Dachwerfer sichern) |
·Menü Löschanlage | |||
| · Generator AN (Stromaggregat in G4) |
· Fahrzeugmotor AN/AUS (nur bei aktiver Zündung) |
|||

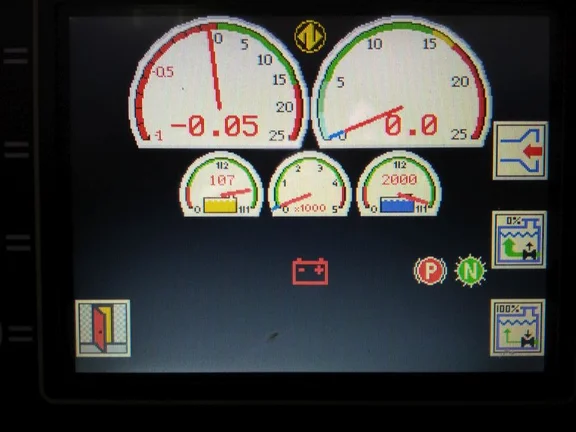

| Übersicht Messinstrumente | ||||
| ·große Anzeige links: · Pumpe Eingangsdruck |
· große Anzeige rechts: · Pumpe Ausgangsdruck |
|||
| unten links nach rechts: · Füllstand Schaum · Drehzahl Pumpe · Füllstand Wasser |
||||

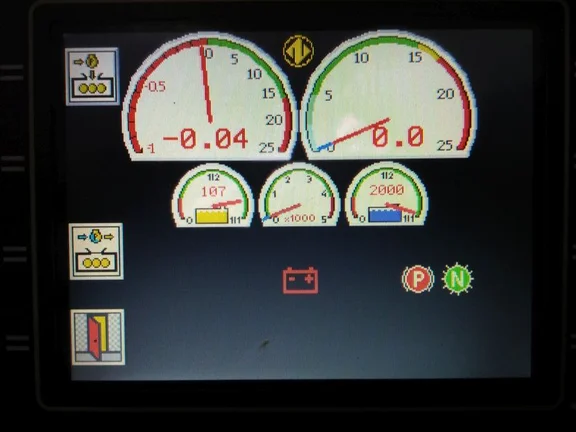

Untermenü Schaum auffüllen (nur für Gerätewarte) |
||||
|
·Schaummitteltank über Schaummittelpumpe füllen
·Schaummittelpumpe spülen · Untermenü wieder verlassen |
 |
Bei Füllen und Spülen der Schaummittelanlage müssen einige Vorbereitungen getroffen, sowie diverse Saugschläuche für neues Schaummittel angeschlossen werden. Deswegen Tasten für "Schaum füllen/spülen" NICHT betätigen, da sonst die Schaummittelpumpe und andere Anbauteile gravierende Schäden nehmen können! |
||
Untermenü Löschanlage |
||||
 |
|
|||
| · Lenzbetrieb EIN/AUS |
||||
|
· Tank füllen über Pumpe |
||||
| · Untermenü wieder verlassen |
· Druckabgang füllen |
|||
| Lenzbetrieb (nötig bei Wasserförderung ohne Gegendruck, z.B. Hochwasser) schaltet den Trokomaten ab, der sonst Schaden nehmen würde. "Lenzen" kann auch schon vor dem Ansaugen aktiviert werden, die Absperrung wird erst wirksam, wenn der Trokomat mit Wasser gefüllt ist. (Die Entlüftungs- einrichtung Trokomat schaltet immer erst ab 2 bar Ausgangsdruck ab.) |
||||
| Der Tankfüllstrom kann zum Füllen des Tankes bei Saugbetrieb (mit sauberen Wasser), aber auch z.B. zum kühlen der Pumpe bei geringer Wasserabnahme verwendet werden. Je höher der Tankfüllstrom, desto niedriger die Abgabe an den Druckabgängen. |
||||
Die beiden Tankfüllstromtasten NIE KURZ drücken, da die Anzeige
|
||||
